Ступенчатое точение является краеугольным камнем в области токарных работ, демонстрируя свою значимость в различных отраслях промышленности. Этот метод находит свое применение при изготовлении валов различного диаметра с перпендикулярными ступенями, обозначающими переход между этими диаметрами. Ступенчатая токарная обработка, в первую очередь используемая при проектировании станков, предназначена для изготовления валов, требующих установки подшипников, приводных элементов и компонентов силовой передачи, каждый из которых требует определенного диаметра. Несмотря на то, что ступенчатое точение позволяет получать точные геометрические формы, оно также сопряжено с трудностями, особенно в тех случаях, когда существуют значительные различия между диаметрами ступеней, что может привести к потере материала. В этой статье мы углубимся в суть пошагового преобразования, исследуя его механизмы, цели, а также плюсы и минусы, которые оно влечет за собой.
Что такое ступенчатое точение?

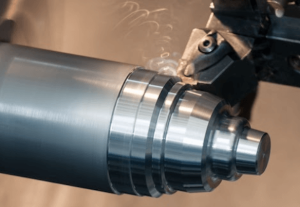

Ступенчатое точение на токарном станке включает в себя технологию обработки, направленную на изготовление цилиндрических валов различного диаметра. Этот процесс включает в себя удаление материала с помощью прямого режущего инструмента или отрезного круга для получения различных диаметров, что приводит к заметному изменению шага в местах перехода диаметра.
Важность ступенчатого точения в механической обработке
Важность ступенчатого точения в механической обработке заключается в его способности эффективно изготавливать цилиндрические валы различного диаметра. Этот метод прецизионной обработки позволяет производителям создавать детали сложной конструкции и точных размеров, отвечающие специфическим требованиям различных отраслей промышленности. Благодаря плавному переходу между различными диаметрами ступенчатое точение обеспечивает оптимальную функциональность и производительность обрабатываемых деталей, что делает его незаменимым процессом в современном производстве.
Преимущества ступенчатого точения
1. Улучшенная обработка поверхности: Ступенчатое точение способствует улучшению качества обрабатываемой поверхности деталей. Благодаря тщательному контролю параметров резания и геометрии инструмента этот метод сводит к минимуму дефекты и неровности поверхности, что приводит к получению более гладких и однородных поверхностей. Улучшенная отделка поверхности не только повышает эстетичность конечного продукта, но и обеспечивает лучшую функциональность и производительность.
2.Сокращение времени цикла: Одним из заметных преимуществ ступенчатого точения является его способность сокращать время цикла обработки. За счет оптимизации траекторий движения инструмента и минимизации смены инструмента ступенчатое точение повышает производительность и пропускную способность, что приводит к ускорению производственных циклов. Такая эффективность позволяет производителям укладываться в сжатые сроки и своевременно выполнять требования клиентов, что в конечном итоге повышает общую эффективность работы.
3.Увеличенный срок службы инструмента: Ступенчатая обточка увеличивает срок службы режущего инструмента, что приводит к увеличению срока службы и снижению износа инструмента. Благодаря работе в контролируемых условиях резания и минимизации усилий резания ступенчатая обточка сводит к минимуму повреждения и износ инструмента. Это приводит к снижению затрат на оснастку и сокращению перерывов в работе из-за смены инструмента, что способствует экономии средств и повышению эффективности обработки.
4.Экономичность: В целом, ступенчатая токарная обработка предлагает экономичное решение для обработки ступенчатых деталей на цилиндрических заготовках. Сочетая улучшенную чистоту поверхности, сокращение времени цикла и увеличенный срок службы инструмента, ступенчатая токарная обработка обеспечивает значительную экономию средств по сравнению с альтернативными методами обработки. Такая экономичность делает step turning предпочтительным выбором для производителей, стремящихся оптимизировать свои производственные процессы при соблюдении высоких стандартов качества.
Для чего используется ступенчатая токарная обработка?
Ступенчатая токарная обработка предназначена для обработки цилиндрических валов разного диаметра, создавая четкие ступени, диаметр которых изменяется. Этот процесс позволяет производителям изготавливать детали с различными диаметрами по длине вала, что облегчает установку подшипников, приводных элементов и других компонентов, для которых требуются определенные диаметры. Ступенчатая токарная обработка обеспечивает точные размеры и плавный переход между различными диаметрами, повышая функциональность и эксплуатационные характеристики обрабатываемых деталей.
Где обычно используется ступенчатая обточка?
Ступенчатая обточка находит широкое применение в конструкторских решениях станков. Например, в случае вала, приводимого в движение мотор-редуктором, может потребоваться несколько диаметров для установки подшипников, шкивов, шестерен или цепных звездочек, в зависимости от конкретных требований применения.
Отличие ступенчатого точения от других методов точения
Ступенчатое точение отличается от других методов токарной обработки благодаря уникальному подходу к обработке цилиндрических валов. В отличие от прямого точения, которое предполагает уменьшение диаметра вала до одного диаметра, или конического точения, при котором диаметр вала постепенно изменяется, ступенчатое точение позволяет получить вал с четко выраженными ступенчатыми изменениями диаметра по всей длине. Важно понимать, что ступенчатое точение может быть лишь одной из нескольких токарных операций, выполняемых на валу, что позволяет создавать сложные геометрические формы и точные размеры в соответствии с конкретными требованиями применения.
Как работает ступенчатое точение
При ступенчатом точении цилиндрическая заготовка сначала закрепляется на токарном станке. Затем режущий инструмент, такой как пряморез или отрезной инструмент, аккуратно устанавливается для удаления материала с поверхности заготовки. Когда токарный станок вращает заготовку, режущий инструмент постепенно удаляет материал, создавая ступенчатые изменения диаметра по длине вала. Параметры резания, включая скорость резания, скорость подачи и глубину резания, тщательно настраиваются для обеспечения точной обработки и плавного перехода между ступенчатыми диаметрами. На протяжении всего процесса операторы внимательно следят за ходом обработки, внося все необходимые коррективы для поддержания точности размеров и чистоты поверхности. После завершения процесса ступенчатой токарной обработки обработанная деталь готова к дальнейшей чистовой обработке или сборке в соответствии с конкретными требованиями предполагаемого применения.
Какие материалы подходят для ступенчатого точения?
Ступенчатое точение может применяться для широкого спектра материалов, включая различные металлы и пластмассы. Как правило, для ступенчатого точения подходят материалы, которые широко используются при изготовлении валов, такие как нержавеющая сталь и низко- и среднеуглеродистые стали. По сути, если материал может быть обработан на токарном станке, его также можно использовать для пошаговой токарной обработки.
Какие инструменты необходимы для ступенчатого точения?
Штангенциркуль: Этот инструмент имеет решающее значение для точного измерения размеров обрабатываемой детали. Он обеспечивает точность обработки, позволяя проверять диаметр и длину каждой ступеньки вдоль вала.
Отрезной инструмент: Отрезной инструмент используется для врезания в заготовку и создания четких ступеней в диаметре. Он позволяет контролировать удаление материала для получения желаемого ступенчатого профиля.
Токарный инструмент: Токарный инструмент используется для удаления излишков материала с поверхности заготовки, уточнения ее формы и размеров. Он играет жизненно важную роль в формировании цилиндрического вала и достижении желаемых ступенчатых диаметров.
Эти инструменты работают в паре, облегчая процесс ступенчатого точения и позволяя достигать точных и стабильных результатов.
Сколько времени занимает процесс ступенчатого точения?
Продолжительность процесса ступенчатого точения зависит от нескольких факторов. Выбор материала существенно влияет на допустимые значения подачи и скорости, что, в свою очередь, влияет на продолжительность обработки. Кроме того, разница в диаметре ступеней и их количестве определяет количество проходов, необходимых для достижения заданных диаметров. Кроме того, достижение диаметров с высокой точностью требует дополнительного времени, поскольку для достижения требуемой точности может потребоваться несколько чистовых проходов.
Каковы недостатки ступенчатого точения?
Ступенчатое точение обладает рядом преимуществ, но имеет и определенные недостатки. Одним из недостатков является потенциальная потеря материала, особенно при значительной разнице между различными диаметрами ступеней. Кроме того, достижение точной геометрии при ступенчатом точении может быть сложной задачей, особенно для сложных форм или с жесткими допусками. Кроме того, этот процесс может потребовать многократного изменения настроек и регулировки инструмента, что приведет к увеличению времени настройки и производственных затрат. Наконец, ступенчатое точение может подходить не для всех геометрических форм заготовки или материалов, что ограничивает его применимость в определенных сценариях обработки.
В чем разница между ступенчатым точением и нарезанием канавок?
Ступенчатое точение и нарезание канавок - это два разных процесса обработки с разными целями и методами.
Ступенчатое точение предполагает обработку цилиндрического вала с несколькими диаметрами, создавая отдельные ступени, диаметр которых резко меняется по длине вала. Этот процесс обычно используется при проектировании машин для установки подшипников, шкивов, шестерен или цепных звездочек, в зависимости от конкретных требований конкретного применения.
С другой стороны, нарезание канавок - это операция механической обработки, используемая для вырезания канавки или паза на поверхности заготовки. Эта канавка может служить для различных целей, таких как обеспечение зазора для стопорного кольца, создание углубления для кольцевого уплотнения или формирование шпоночного паза для крепления детали к валу.
В чем разница между ступенчатым точением и торцовкой?
Ступенчатое точение и торцовка - это два различных процесса обработки с разными целями и методами.
Ступенчатое точение включает в себя обработку цилиндрического вала с несколькими диаметрами, создавая отдельные ступени, диаметр которых резко меняется по длине вала. Этот процесс обычно используется при проектировании машин для установки подшипников, шкивов, шестерен или цепных звездочек, в зависимости от конкретных требований конкретного применения.

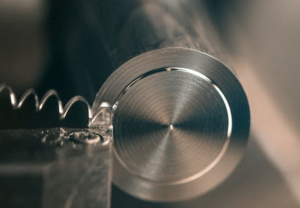

С другой стороны, торцевание - это операция механической обработки, используемая для создания плоской поверхности на торце заготовки. Этот процесс включает в себя удаление материала с торца заготовки до получения желаемой плоской поверхности. Торцевание обычно используется для обеспечения того, чтобы торец заготовки был квадратным и перпендикулярным оси вращения, что обеспечивает правильное выравнивание и сборку с другими компонентами.
Вывод
В этой статье рассказывается о ступенчатом точении, дается объяснение процесса и обсуждаются его назначение и технологический процесс. Для дальнейшего изучения ступенчатого точения и его применения мы рекомендуем вам связаться с представителем компании Yoke parts.
